Приложение 1. Руководство по эксплуатации

Устройство электрическое для лечебного воздействия в двух исполнениях УЭЛ-«ЭС»-1 и УЭЛ-«ЭС»-2 (по патенту РФ 2207161)
Устройство разрешено к использованию М3 РФ. Регистрационный номер ФС 022а2004/1106-05, ТУ-9444-001-58691339-2004
1. ОБЩИЕ СВЕДЕНИЯ
1.1. В данном руководстве не повторяются сведения, описанные в брошюре.
1.2. Назначение приборов и принцип действия описаны в главе 3.
2. СОСТАВ ИЗДЕЛИЙ
Внешний вид приборов показан в главе 3 на рис.4.
2.1. УЭЛ-1 состоит из специального подстаканника, в котором рас-положена электронная схема стабилизации тока с батарейным питанием и специального стакана с электродами. Электрическое питание состоит из 2-х батарей типа А23 по 12 вольт, включенных последовательно.
2.2. УЭЛ-2 состоит из корпуса, в котором расположена электронная схема стабилизации тока с батарейным питанием. Из 2-х батареек 9 вольт типа Крона.
2.3. Выносные электроды. Приборы имеют общие выносные электроды: электрод -ложечка, электрод - щетка, точечный электрод, электрод - бутылка. Эти электроды описаны в главе 3, методика лечения с помощью этих электродов - в главе 4.
2.4. Переходник с зажимом типа «крокодил». Переходник нужен, если у электрода - ложечки в процессе эксплуатации сломался контакт. В этом случае пользователь может подсоединиться с помощью «крокодила» к любой металлической чайной ложечке. Обращать внимание на то, чтобы не касаться к этой ложечки во время питья. Ложечка также должна быть изолирована от руки при использовании «ложка на язык».
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. УЭЛ-1 имеет 4 режима стабилизированного электрического тока ЗООмкА, 500мкА, 750мкА, ЮООмкА.
3.2. УЭЛ-2 имеет 5 режимов стабилизированного электрического тока ЮОмкА, ЗООмкА, 500мкА, 750мкА, ЮООмкА.
3.3. Режимы работы устанавливаются при помощи микропереключателя, расположенного в днище подстаканника (УЭЛ-1) и на лицевой панели корпуса (УЭЛ-2). Микропереключатель имеет 4 переключаемых микроключа, над которыми надпись ON. Схема переключателя с обозначениями на нем и указанием положения ключей для разных режимов 2-х устройств приведена в таблице 1. Положение микрокпючей в таблице указано черточками.

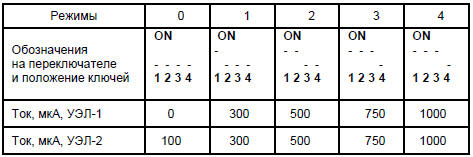

Таблица 1

Режим, при котором все переключатели выключены - нулевой и соответствует выключению прибора УЭЛ-1. Для УЭЛ-2 нулевой режим генерирует ток 0.1 мА. Остальные режимы в обоих приборах одинаковы. Режим 1 соответствует позиции 1-го переключателя в сторону ON. При режиме 2 в сторону ON повернуты ключи 1 и 2. При режиме 3 - в сторону ON повернуты ключи 1, 2, 3. При режиме 4 - в сторону ON повернуты ключи 1,2,3, 4.
4. ПОДГОТОВКА ПРИБОРОВ К РАБОТЕ
4.1. Выбрать режим работы. Конкретные рекомендации по выбору режима приведены в главе 4 данной брошюры.
4.2. В соответствии с выбранным режимом установить микрокпю- чи переключателя согласно таблице 1. УЭЛ-1 в нулевом режиме выключен, УЭЛ-2 всегда готов к работе.
4.3. Проверка работоспособности батареек:
Для УЭЛ-1 нажать кнопку на днище подстаканника.
Для УЭЛ-2 нажать кнопку на лицевой панели.
При этом, если светится светодиод, расположенный в УЭЛ-1 внутри подстаканника, а в УЭЛ-2 на лицевой панели - прибор готов к работе. Если светодиод не светится - сменить батарейки. Проверку работоспособности батареек проводить не реже, чем один раз в неделю.
5. РАБОТА С ПРИБОРОМ
5.1. Использование прибора для питья.
УЭЛ-1. Налить в специальный стакан теплую (не кипяток) жидкость для питья, вытереть стакан снаружи и вставить этот стакан в подстаканник. При этом наружные поверхности стакана должны остаться сухими. Взять подстаканник в руку за корпус и крепко сжать ладонью, предварительно слегка смочив ладонь водой. Если взяться за ручку подстаканника или неплотно сжать корпус - электрическое сопротивление ладони будет более высоким и нужный режим тока может быть не достигнут. Затем медленно пить воду из стакана. Во время питья светодиод светится. Излучение от светодиода распространяется по стенке стакана как по световоду, и пользователь может наблюдать световое пятно на крае стакана. После питья следует вынуть стакан. Если вода не попала внутрь подстаканника и светодиод не светится - микро- ключи можно оставить в том же положении. Если жидкость попала внутрь подстаканника и светодиод светится - нужно микрокпю- чи переключателя поставить в нулевой режим. Прибор выключается и светодиод перестает гореть. Следует высушить подстаканник.
УЭЛ-2. Опустить электрод - ложечку в стакан с питьем. Соединить провод, выходящий из корпуса с электродом -ложечкой. Взять корпус прибора в одну руку, плотно сжав его ладонью, предварительно слегка смочив ладонь водой. Второй рукой взять чашку с питьем и медленно пить жидкость. Во время питья светодиод на лицевой панели должен светиться. Металлическая ложечка не должна касаться руки или лица.
Если в первый момент есть неприятное ощущение электрического тока - предварительно смочить губы. По окончании питья нужно в первую очередь отключить контакт от ложечки, этим будет обеспечена защита батареек от разрядки. Во избежание поломки контактов отключение должно проводиться аккуратно: не тянуть
за провод, а взяться за место контакта. Микроключи переключателя режимов можно оставить в выбранной позиции. Этим будет обеспечена более длительная сохранность переключателя.
5.2. Использование прибора при воздействии электродом - ложечкой на язык.
Соединить прибор с электродом - ложечкой.
УЭЛ-1. Взять подстаканник в руку за корпус и крепко сжать ладонью, предварительно слегка смочив ладонь водой.
УЭЛ-2. Взять корпус прибора в одну руку, крепко сжав его ладонью, предварительно слегка смочив ладонь водой.
Второй рукой взять электрод - ложечку за диэлектрическое покрытие. Светодиод не должен светиться. Если он светится - диэлектрическое покрытие мокрое и его следует вытереть. Затем плотно приложить электрод - ложечку на язык и выдержать выбранное время экспозиции (см. гл. 4).
5.3. Выносные электроды: электрод - щетка, точечный электрод, электрод - бутылка.
5.3.1. Показания к использованию этих электродов приведены в гл. 3 и 4. Там же приведена методика их использования, режимы и время воздействия.
Внимание! При лечении насморка на точечный электрод нужно навернуть тонкий слой ваты, и смочить вату жидкостью. Слой ваты должен закрывать почти весь электрод, т.к. электрод должен войти в нос как можно глубже, так как только тогда можно рассчитывать на положительный результат. Вата должна быть очень плотно намотана на электрод, чтобы при выведении электрода из носа вата не осталась в носу. В то же время слой ваты должен быть тонким - тогда электрод легче входит в ноздрю.
5.3.2. Соединить выбранный электрод с прибором и проводить электролечение.
6. ЗАМЕНА БАТАРЕЕК
6.1. УЭЛ-1. Батарейки расположены в днище подстаканника, которое состоит из 2-х частей. Одна часть включает в себя микропереключатель и кнопку. Эта часть приклеена к днищу и не снимаема. Вторая часть открывает батарейный отсек - ее следует снять при помощи скальпеля. Не следует путать батарейки 23А с другими типами близких по размеру батареек 21А или 27А. Эти батарейки имеют ту же длину, но меньший диаметр и не подходят.
Заменить две батарейки 23А в держателе батареек и закрыть батарейный отсек.
6.2. УЭЛ-2. При помощи скальпеля или ножа снять заглушку, расположенную внизу корпуса устройства. Батарейки вынимаются при помощи пинцета из корпуса, аккуратно отсоединяются от гнезд, а вместо них ставятся новые. Затем свежие батарейки вставляются в корпус, заглушка ставится на прежнее место. При замене батареек использовать только импортные батарейки. Российские батарейки часто текут, и это приводит к порче прибора. Внимание - не откручивать винт, расположенный на корпусе устройства возле лицевой панели. Это приведет к поломке прибора.
7. УХОД ЗА ПРИБОРОМ.
7.1. УЭЛ-1. Для очистки корпуса посеребренного и позолоченного корпуса подстаканника использовать специальные средства для ухода за изделиями из серебра и золота типа ФЛЮОРИН и мягкие салфетки. Не опускайте прибор в воду и избегайте попадания влаги внутрь подстаканника, о чем свидетельствует свечение светодиода без стакана. Если влага попала внутрь подстаканника и светодиод светится, то нужно перевести прибор в нулевой режим (светодиод перестанет светиться), а затем высушить его. Специальный стакан для УЭЛ-1 можно мыть в моющих растворах.
7.2. УЭЛ-2. Для очистки панели и корпуса нужно использовать мягкую ткань или вату, слегка смоченную водой и отжатую. Нельзя протирать спиртом или ацетоном. Избегайте попадания влаги внутрь корпуса прибора. Об этом свидетельствует свечение светодиода когда УЭЛ-2 не используется. Если влага попала внутрь корпуса, нужно вынуть батарейки и высушить прибор. Избегайте закорачивания выносных электродов с корпусом.
8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
8.1. Изготовитель гарантирует соответствие УЭЛ требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
8.2. Гарантийный срок - 1 год со дня реализации.
